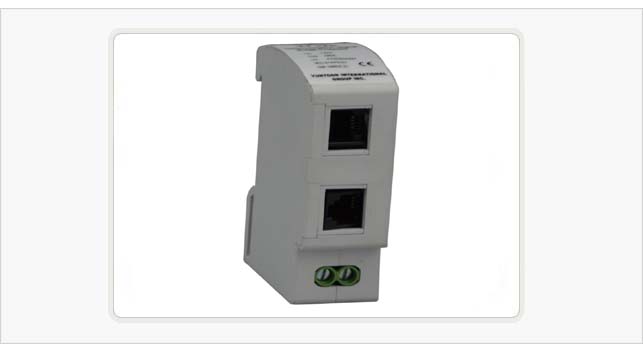

HT186D型 计算机/网络信号防雷器（导轨式）
产品简述：
★采用“等电位截流”防雷新技术和粗细两级防雷保护设计，安装时不要做“防雷接地线”；同时提高了信号传输效率。
应用范围：
★适用于数字信号、模拟信号、电信号及各种开关信号的传输线路中的计算机网络设备、宽带数据网、智能办公网络、家用电脑、交换机、路由器等采用RJ45接口的网络设备使用.
产品特色：
★产品选用进口新型防雷器件和集成电路，优化设计，防感应雷击、遏制浪涌、残压低、响应速度快、工作稳定、插入损耗小、寿命长等特点，还可防止因地电位升高或线路过电压对设备的冲击损坏。本产品信号通道采用了开关型器件与限压型器件组合电路结构，两级防护设计，第一级为粗保护，用于泄流；第二级采用细保护，用于钳位；前后两级通过耦合，达到最佳全方位防雷保护效果；具有防雷电流、电磁波、感应过电压、静电放电等功能；高传输速率，插入损耗小；极低在线电阻尽量减少信号的衰减，使传输距离增大。
安装使用说明：
★本产品安装在35mm标准导轨上，串联在电脑或被保护设备之前；
★产品的接口为RJ45标准插座，与网络相连，直接与被保护设备连接，接头应连接牢靠；
★如设备不能正常使用时，先恢复安装本产品以前系统的运行状态试机一下，若设备能正常工作，说明防雷器损坏，应及时更换，若设备不能正常工作，则说明设备有问题。
产品型号 |
HT186D/100M |
HT186D/1000M |
|||
标称电压 |
UN |
5V |
220V |
5V |
220V |
最大持续运行电压 |
UC |
6V |
300V |
6V |
300V |
标称放电电流 |
In |
300A |
300A |
||
In |
300A |
300A |
|||
In |
2.5KA |
10KA |
2.5KA |
10KA |
|
标最大放电电流 |
Imax |
400A |
400A |
||
Imax |
400A |
400A |
|||
Imax |
5KA |
20KA |
5KA |
20KA |
|
In时电压保护级别 |
UP |
≤50V |
≤50V |
||
UP |
≤50V |
≤50V |
|||
1KV/μs时电压保护级别 |
UP |
≤13V |
≤13V |
||
UP |
≤700V |
≤700V |
|||
响应时间 |
TA |
≤1ns |
≤25ns |
≤1ns |
≤25ns |
带宽 |
FG |
165MHz |
|||
数据传输速率 |
VS |
155MBit/s |
155MBit/s |
||
插入损耗 |
≤0.3dB |
≤0.3dB |
|||
输入输出连接方式 |
RJ45插头 |
RJ45插头 |
|||
工作温度 |
-40℃….+80℃ |
||||
接地方式/外壳材料 |
PE接地螺丝/塑料 |
||||
