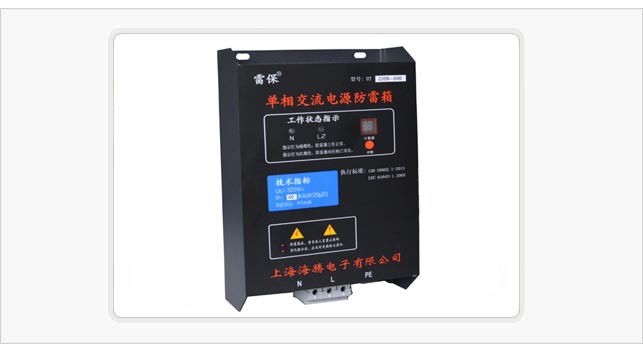

HT220B单相电源防雷箱
产品特点:
★采用新型限压钳位防雷技术设计,快速防雷,响应时间短;
★内有防雷器件失效自动脱离保护电路,当防雷元件劣化或雷击损坏时,该回路自动脱离;
★内部设有温控和限流保护电路,彻底避免火灾发生;
★显示工作状态,防雷箱面板上指示灯由绿转为红色表示防雷器该回路已不能工作,需维修;
★缺相指示,当某一回路或多个回路开路时,与之相对应面板上的指示灯熄灭;
★内带有雷击自动计数器,可以自动记录每次雷击的次数并能显示;
★通流容量大;限制电压低;漏电流小,产品使用寿命长;
★可加遥信控制接口;
★冷轧钢板外箱,坚固耐用;
★安装简单、方便、无须特别维修。
技术标准:
★产品符合国家标准GB 18802.1和IEC 61643-1的技术标准要求。
适用范围:
★各类220V单相供配电系统的总电源分电源、各类机房设备电源等的A级、B级、D级的防雷保护。
主要技术参数
产品 编号 |
产品型号 |
持续 电压 |
保护 水平 |
放电电流 |
响应 时间 |
外形尺寸 长×宽×高 |
|
标称 |
最大 |
||||||
|
|
Uc |
Up |
In |
Imax |
|
mm |
802 000 |
HT220B-020 |
385V |
≤1.5KV |
10KA |
20KA |
25ns |
190×300×70 |
802 001 |
HT220B-030 |
385V |
≤1.6KV |
15KA |
30KA |
25ns |
190×300×70 |
802 002 |
HT220B-040 |
385V |
≤1.8KV |
20KA |
40KA |
25ns |
190×300×70 |
802 003 |
HT220B-060 |
385V |
≤2.2KV |
30KA |
60KA |
25ns |
190×300×70 |
802 004 |
HT220B-080 |
385V |
≤2.2KV |
40KA |
80KA |
25ns |
190×300×70 |
802 005 |
HT220B-100 |
385V |
≤2.5KV |
50KA |
100KA |
25ns |
190×300×70 |
802 006 |
HT220B-120 |
385V |
≤2.5KV |
60KA |
120KA |
25ns |
190×300×70 |
|
可以定做持续运行电压在320V、300V、275V等规格要求的产品 |
