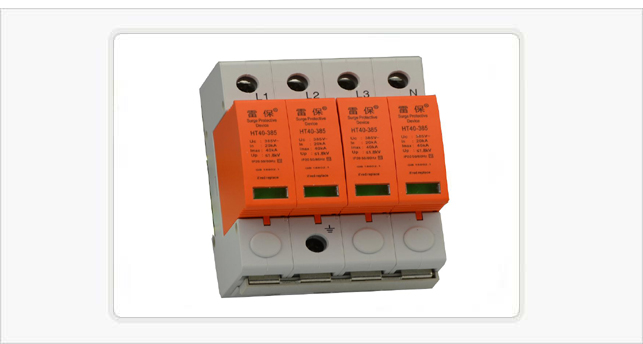

HT40系列 电涌保护器 （SPD）
产品特点：
★快速响应，雷电过后自动恢复正常状态。
★选用优质器件，产品漏电流小。
★当防雷元件劣化或雷击损坏时，该回路会自动脱离。
★模块面板上指示灯为红色表示该回路已损坏，需更换。
产品应用：
本产品主要用于TT、TNC、TN-C-S等电网制式，主要安装在低压电源配电系统和电气设备的电源进线处，作B级电源防雷保护。
主要技术参数
产品 编号 |
产品型号 |
持续 电压 |
保护 水平 |
放电电流 |
响应 时间 |
附加 功能 |
外形尺寸 长×宽×高 |
|
标称 |
最大 |
|||||||
? |
? |
Uc |
Up |
In |
Imax |
? |
? |
mm |
801 415 |
HT20-385/3+1NPE |
385V |
≤1.5KV |
10KA |
20KA |
100ns |
N-PE |
72×90×65 |
801 416 |
HT20-385/1+1NPE |
385V |
≤1.5KV |
10KA |
20KA |
100ns |
N-PE |
36×90×65 |
? |
HT20-320/3+1NPE |
320V |
本系列所有规格产品均可以定做 |
|||||
? |
HT20-300/3+1NPE |
300V |
本系列所有规格产品均可以定做 |
|||||
? |
HT20-275/3+1NPE |
275V |
本系列所有规格产品均可以定做 |
|||||
本产品主要用于TT、TNC、TN-C-S等电网制式，主要安装在低压电源配电系统和电气设备的电源进线处，作C级电源防雷保护。
主要技术参数
产品 编号 |
产品型号 |
持续 电压 |
保护 水平 |
放电电流 |
响应 时间 |
附加 功能 |
外形尺寸 长×宽×高 |
|
标称 |
最大 |
|||||||
|
|
Uc |
Up |
In |
Imax |
|
|
mm |
801 310 |
HT40-385/4P |
385V |
≤1.8KV |
20KA |
40KA |
25ns |
|
72×90×65 |
801 311 |
HT40-385/3P |
385V |
≤1.8KV |
20KA |
40KA |
25ns |
|
54×90×65 |
801 312 |
HT40-385/2P |
385V |
≤1.8KV |
20KA |
40KA |
25ns |
|
36×90×65 |
|
HT40-320系列 |
320V |
本系列所有规格产品均可以定做 |
|||||
|
HT40-300系列 |
300V |
本系列所有规格产品均可以定做 |
|||||
|
HT40-275系列 |
275V |
本系列所有规格产品均可以定做 |
|||||
