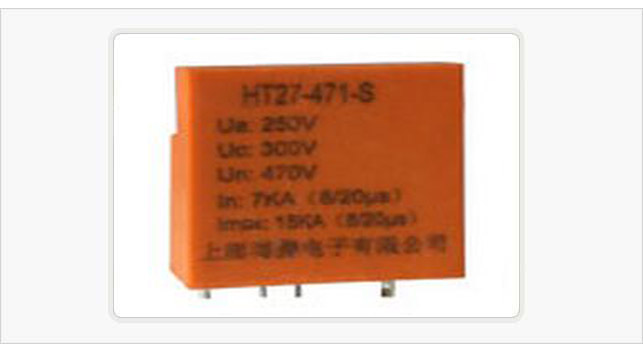

HTWK27-S 15KA系列 带遥信电源防雷温控集块



器件概述
HT系列电源防雷温控集块精选具有高热容量和优良的过电压耐受能力优质器件制造，具有过电压、过电流和过温等多重保护功能，在高浪涌电流冲击时不会发生永久性短路，在防雷器件失效等异常情况下能迅速从电源电路中脱离，以避免发生电源短路和电气火灾。本系列产品通过上海防雷产品测试中心的产品测试和出具产品《检测报告》。

器件特点
??? 优质进口芯片制造
??? 快速防雷、防浪涌
??? 温度控制断路保护
??? 防雷器件故障自动分开
??? 带遥信远程监测接口



器件用途（主要安装在下列产品和设备的电源电路中）
适用于各种需要对防雷器件需要远程监测的设备电源、工业电源、通信电源、UPS电源、网络设备、仪器仪表等产品设备的电源防雷保护。



主要技术参数

?

产品	电源防雷集块	工作	持续	放电电流		?限制温度	外形尺寸	输出	安装
编号	型	电压	电压	标称	最大		长×宽×高	脚数	方式
808 150	HTWK27-201S/15	AC125V	130V	?7KA?	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 151	HTWK27-241S/15	AC125V	150V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 152	HTWK27-271S/15	AC125V	175V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 153	HTWK27-301S/15	AC125V	190V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 154	HTWK27-431S/15	AC250V	275V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 155	HTWK27-471S/15	AC250V	300V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 156	HTWK27-511S/15	AC250V	320V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 157	HTWK27-621S/15	AC250V	350V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
808 158	HTWK27-621S/15	AC250V	385V	7KA	15KA	≥120℃	23×10×25	4插针	PCB焊装
